Biến tần Fuji cho lò hơi – Giải pháp tiết kiệm năng lượng hiệu quả

Biến tần cho lò hơi hoạt động bằng cách điều chỉnh tần số và điện áp cấp cho động cơ quạt gió, bơm nước cấp và bơm nước ngưng. Kết hợp với bộ điều khiển PID, biến tần tự động tối ưu hóa lượng nhiên liệu đốt cháy theo nhu cầu thực tế của lò hơi, từ đó giảm tiêu thụ điện năng từ 20% đến 50% và kéo dài tuổi thọ thiết bị cơ khí.

Biến tần Fuji cho lò hơi là gì? Định nghĩa và tổng quan

Biến tần (Inverter) là thiết bị điện tử công suất chuyên dụng, có chức năng biến đổi dòng điện xoay chiều (AC) với tần số và điện áp cố định thành dòng điện có tần số và điện áp điều chỉnh được. Trong hệ thống lò hơi công nghiệp, biến tần đóng vai trò then chốt trong việc điều khiển tốc độ các thiết bị phụ trợ như quạt gió, bơm nước cấp và bơm nước ngưng.

Với sự phát triển của công nghệ tự động hóa, các dòng biến tần công nghiệp như ENC, Sinee hay Delta đã được tối ưu hóa cho ứng dụng lò hơi với nhiều tính năng thông minh như điều khiển PID tích hợp, khởi động mềm và bảo vệ quá dòng, quá áp.

Định nghĩa biến tần Fuji cho lò hơi

Biến tần cho lò hơi là thiết bị được lắp đặt trong hệ thống điều khiển lò hơi công nghiệp, có nhiệm vụ điều chỉnh tốc độ động cơ của quạt gió và bơm nước theo tín hiệu phản hồi từ các cảm biến áp suất, nhiệt độ. Thay vì chạy động cơ ở tốc độ cố định 50Hz/60Hz, biến tần cho phép linh hoạt điều chỉnh tần số từ 0Hz đến tần số tối đa của thiết bị, tối ưu hóa quá trình đốt cháy và giảm tiêu thụ năng lượng.

Nguyên lý hoạt động trong hệ thống lò hơi

Nguyên lý cơ bản của biến tần trong lò hơi bao gồm: Cảm biến áp suất hoặc nhiệt độ đo lường giá trị thực tế của hệ thống và gửi tín hiệu về biến tần. Bộ điều khiển PID bên trong biến tần so sánh giá trị thực tế với giá trị đặt, tính toán sai số và điều chỉnh tần số ngõ ra phù hợp. Động cơ quạt gió hoặc bơm nước thay đổi tốc độ quay theo tần số được điều chỉnh, từ đó kiểm soát lưu lượng không khí, nhiên liệu hoặc nước cấp một cách chính xác.

Lợi ích của biến tần Fuji cho lò hơi

Việc lắp đặt biến tần cho hệ thống lò hơi mang lại nhiều lợi ích thiết thực cho doanh nghiệp, từ tiết kiệm chi phí đến nâng cao độ tin cậy vận hành. Các nghiên cứu thực tế cho thấy hệ thống lò hơi có trang bị biến tần tiết kiệm từ 20% đến 50% điện năng so với hệ thống vận hành truyền thống.

• Giảm tiêu thụ điện năng từ 20-50% nhờ điều chỉnh tốc độ động cơ theo nhu cầu thực tế thay vì chạy công suất cố định
• Thời gian hoàn vốn đầu tư chỉ từ 6 đến 18 tháng tùy công suất và thời gian vận hành của lò hơi
• Giảm chi phí bảo trì thiết bị do giảm sốc cơ khí và mài mòn bạc đạn động cơ

Tiết kiệm năng lượng và chi phí vận hành

Biến tần EN500 với dải tần số ra từ 0 đến 650Hz và khả năng điều khiển vector không cảm biến tốc độ là lựa chọn phù hợp cho các ứng dụng lò hơi công suất vừa và lớn. Tính năng tiết kiệm năng lượng tự động (AVR) và chế độ PID tích hợp giúp tối ưu hóa quá trình đốt cháy, giảm thiểu nhiên liệu lãng phí.

• Điều khiển PID tích hợp sẵn trong biến tần, không cần mua bộ điều khiển riêng
• Tự động điều chỉnh tần số theo tải thực tế của lò hơi suốt 24/7
• Giảm chi phí nhiên liệu đốt cháy nhờ kiểm soát chính xác lượng không khí cấp

Kéo dài tuổi thọ thiết bị và giảm bảo trì

Khởi động mềm là một trong những tính năng quan trọng nhất của biến tần trong ứng dụng lò hơi. Thay vì khởi động trực tiếp gây dòng khởi động cao gấp 5-7 lần dòng định mức, biến tần cho phép động cơ tăng tốc từ từ trong vài giây, giảm áp lực cơ khí lên bạc đạn, buc bơm và các bộ phận quay.

• Giảm dòng khởi động từ 5-7 lần xuống chỉ 1-1.5 lần dòng định mức, tránh sụt áp đột ngột cho lưới điện nhà máy
• Bảo vệ quá dòng, quá áp, dưới áp, quá nhiệt và mất pha giúp ngăn ngừa hư hỏng động cơ
• Giảm rung động và tiếng ồn từ quạt gió và bơm nước trong quá trình vận hành

Phân loại biến tần Fuji cho lò hơi

Trên thị trường hiện nay có nhiều dòng biến tần công nghiệp được ứng dụng rộng rãi trong hệ thống lò hơi. Tùy theo công suất, điện áp và yêu cầu ứng dụng cụ thể, doanh nghiệp có thể lựa chọn dòng sản phẩm phù hợp. Bảng so sánh dưới đây giúp khách hàng có cái nhìn tổng quan về các lựa chọn phổ biến.

Phân loại theo công suất

Đối với lò hơi công suất nhỏ dưới 5 tấn/giờ, các dòng biến tần như ENC EDS300 với dải công suất 0.2-3.7kW là lựa chọn kinh tế. Với lò hơi công suất trung bình từ 5-20 tấn/giờ, biến tần EN500 hoặc Sinee EM600 phù hợp hơn với dải công suất rộng và khả năng quá tải cao. Riêng với lò hơi công suất lớn trên 20 tấn/giờ, cần biến tần công suất cao như Sinee EM600 (đến 560kW) hoặc Delta VFD-CP2000 (đến 400kW) được thiết kế chuyên dụng cho bơm và quạt công nghiệp.

• Dòng FRENIC-Mini/FRENIC-Multi: Công suất 0.1-22kW, phù hợp lò hơi nhỏ và trung bình
• Dòng FRENIC-Ace/FRENIC-HVAC: Công suất 0.75-560kW, phù hợp lò hơi lớn và hệ thống HVAC
• Biến tần ENC EN500: 3 pha 380V, vector control, 0-650Hz, phù hợp đa dạng ứng dụng lò hơi

Phân loại theo ứng dụng

Trong hệ thống lò hơi, biến tần được ứng dụng chính cho bốn nhóm thiết bị: Quạt gió cấp (Forced Draft Fan) điều chỉnh lượng không khí cấp cho buồng đốt, quạt hút (Induced Draft Fan) kiểm soát lượng khí thải và duy trì áp suất âm trong lò, bơm nước cấp (Feed Water Pump) cung cấp nước cho lò hơi với áp suất ổn định, và bơm nước ngưng (Condensate Return Pump) hồi phục nước ngưng về bình nóng chảy. Mỗi ứng dụng có yêu cầu riêng về đáp ứng tốc độ, moment khởi động và độ chính xác điều khiển.

• Điều khiển quạt gió: Cần biến tần đáp ứng nhanh, moment khởi động cao (150% tại 0.5Hz)
• Điều khiển bơm nước cấp: Yêu cầu PID chính xác, duy trì áp suất ổn định
• Hệ thống đốt cháy: Tích hợp điều khiển nhiệt độ, giao tiếp Modbus/RS485

Xem thêm: Báo giá & Địa chỉ mua biến tần ENC600 uy tín

Tiêu chí lựa chọn biến tần Fuji phù hợp cho lò hơi

Việc lựa chọn biến tần phù hợp cho hệ thống lò hơi đòi hỏi sự cân nhắc kỹ lưỡng về các yếu tố kỹ thuật và điều kiện vận hành thực tế. Một biến tần được chọn đúng sẽ đảm bảo hiệu suất tối ưu, tuổi thọ thiết bị và thời gian hoàn vốn hợp lý cho doanh nghiệp.

• Chọn công suất biến tần lớn hơn công suất động cơ từ 15-20% để đảm bảo dự phòng khi quá tải ngắn hạn
• Kiểm tra điện áp vào phù hợp: 1 pha 220V hoặc 3 pha 380V tùy theo nguồn điện sẵn có
• Xác định dải tốc độ cần thiết: Lò hơi thường cần điều chỉnh từ 10% đến 100% tốc độ định mức
• Ưu tiên biến tần có chế độ điều khiển Vector không cảm biến tốc độ (SVC) cho phản hồi nhanh và chính xác

Công suất và điện áp hoạt động

Công suất biến tần phải được chọn dựa trên công suất định mức của động cơ và hệ số an toàn. Nguyên tắc chung là chọn biến tần có công suất bằng hoặc lớn hơn công suất động cơ một cấp. Ví dụ, động cơ 7.5kW nên đi với biến tần 11kW. Về điện áp, biến tần 3 pha 380V là lựa chọn tiêu chuẩn cho hệ thống lò hơi công nghiệp, trong khi biến tần 1 pha 220V chỉ phù hợp cho lò hơi mini hoặc ứng dụng phụ trợ công suất nhỏ.

• Biến tần EN500: 3 pha 380V, dải công suất rộng, phù hợp hầu hết lò hơi công nghiệp
• Biến tần EN600: Hỗ trợ cả 1 pha 220V và 3 pha 380V, linh hoạt cho nhiều ứng dụng
• Delta VFD-CP2000: 3 pha 380Vac, công suất 0.4-400kW, chuyên dụng cho bơm/quạt

Điều kiện môi trường và tính năng đặc biệt

Môi trường nhà máy lò hơi thường có nhiệt độ cao, độ ẩm lớn và có bụi bẩn từ quá trình đốt cháy. Biến tần cần có mức bảo vệ IP20 trở lên và khả năng hoạt động ổn định trong dải nhiệt độ từ -10°C đến +40°C hoặc +50°C với điều kiện giảm tải. Các tính năng đặc biệt cần xem xét bao gồm: Tích hợp PID cho điều khiển áp suất tự động, cổng truyền thông RS485/Modbus để kết nối với hệ thống SCADA, và ngõ vào analog để nhận tín hiệu từ cảm biến.

• Kiểm tra IP rating: IP20 phù hợp lắp trong tủ điện có quạt thông gió
• Yêu cầu PID tích hợp để điều khiển áp suất lò hơi mà không cần PLC bên ngoài
• Hỗ trợ RS485/Modbus/CANopen để tích hợp vào hệ thống giám sát trung tâm
• Xem xét điện trở xả ngoài nếu cần braking nhanh cho ứng dụng quạt hút

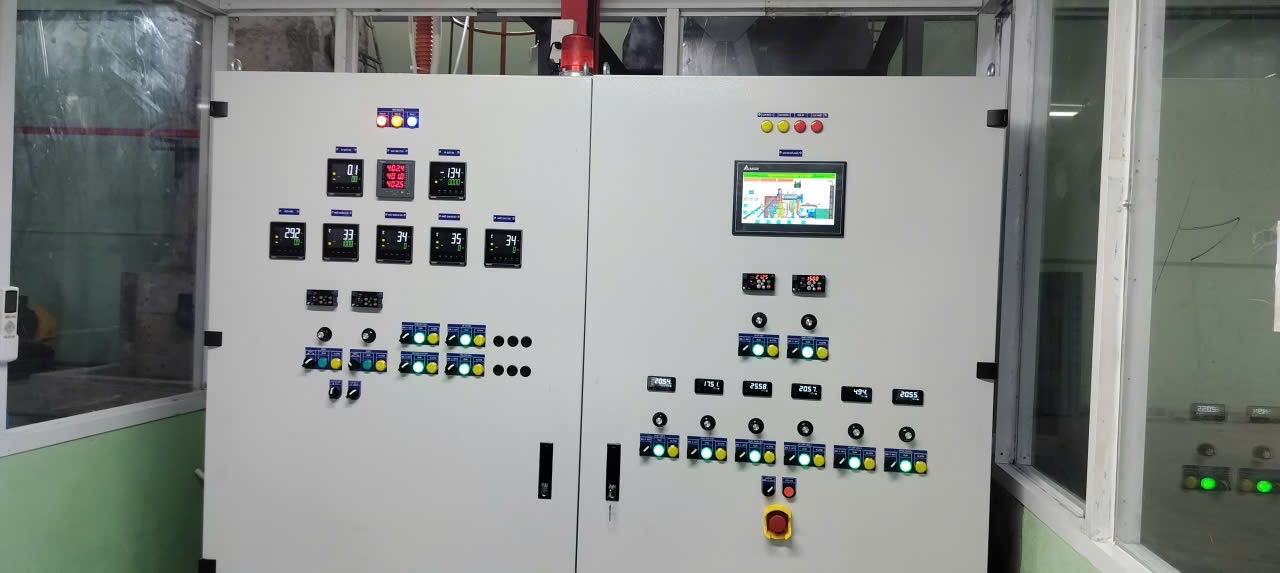

Giải pháp biến tần cho lò hơi tại Điện Thuận Phát

Công ty TNHH TM DV Kỹ Thuật Điện Thuận Phát là đại lý ủy quyền biến tần ENC và kênh phân phối các sản phẩm biến tần Sinee, biến tần Delta tại Việt Nam. Với đội ngũ kỹ thuật giỏi, nhiều kinh nghiệm trong lắp đặt tủ điện điều khiển lò hơi, Điện Thuận Phát cam kết mang đến giải pháp tự động hóa tối ưu cho hệ thống lò hơi công nghiệp của quý khách hàng.

• Tủ điện điều khiển nồi hơi 4 tấn: Giải pháp turnkey từ thiết kế, lắp đặt đến vận hành
• Biến tần ENC điều khiển bơm dầu máy ép nhựa: Ứng dụng thực tế trên máy CLE-400T
• Dịch vụ tư vấn và lắp đặt tủ điều khiển các loại cho nhà máy tại TP.HCM và các tỉnh lân cận

Giới thiệu thương hiệu ENC và các dòng sản phẩm biến tần

Biến tần ENC (Encom/Shenzhen Encom Electric Technologies Co., Ltd.) được sản xuất theo tiêu chuẩn EN61800-5-1:2007, EN61010-1:2010, EN61800-3:2004+A1:2012 và hệ thống quản lý chất lượng ISO9001:2008. Các dòng biến tần ENC được ứng dụng rộng rãi trong điều khiển tốc độ động cơ không đồng bộ trong công nghiệp như máy bơm, máy nén khí, băng tải và máy ép nhựa. Dòng EN500 với chế độ vector không cảm biến tốc độ, tần số ra lên đến 650Hz và moment khởi động 150% tại 0.5Hz là lựa chọn phù hợp cho các ứng dụng lò hơi đòi hỏi đáp ứng nhanh và chính xác.

• Biến tần EN500: Vector SVC, 0-650Hz, PID tích hợp, 8 ngõ vào số, RS485/Modbus
• Biến tần EN600: Hỗ trợ 1P/3P, vector/PG/torque control, phù hợp công nghiệp đa dạng
• Biến tần EDS300/EDS800: Dòng compact, kinh tế cho ứng dụng cơ bản

Chế độ bảo hành và hỗ trợ kỹ thuật

Điện Thuận Phát cung cấp đầy đủ dịch vụ hậu mãi bao gồm tư vấn kỹ thuật miễn phí, hỗ trợ lắp đặt tại chỗ và sửa chữa biến tần, màn hình HMI, PLC. Đội ngũ kỹ thuật viên am hiểu nghiệp vụ, được đào tạo chuyên sâu về các dòng biến tần ENC, Sinee và Delta, sẵn sàng hỗ trợ khách hàng 24/7 khi có sự cố.

• Tài liệu hướng dẫn sử dụng đầy đủ cho biến tần EN500, EN600, EDS800, EDS1000
• Hỗ trợ cài đặt thông số và xử lý sự cố tại công trình
• Nhận sửa chữa biến tần các loại, sửa chương trình PLC và HMI
