Tủ điện lò hơi là thành phần không thể thiếu trong hệ thống nồi hơi công nghiệp, đóng vai trò điều khiển và bảo vệ toàn bộ quá trình vận hành. Việc tuân thủ quy trình vận hành tủ điện lò hơi an toàn không chỉ giúp phòng ngừa tai nạn lao động mà còn nâng cao hiệu suất hoạt động và kéo dài tuổi thọ thiết bị. Bài viết dưới đây cung cấp hướng dẫn chi tiết từ khái niệm cơ bản đến các bước thao tác cụ thể, giúp kỹ thuật viên và vận hành viên nắm vững quy trình kỹ thuật chuẩn.

Quy trình vận hành tủ điện lò hơi an toàn là tập hợp các quy tắc, thao tác kỹ thuật và tiêu chuẩn được thiết lập nhằm đảm bảo việc khởi động, vận hành và dừng hệ thống tủ điện điều khiển lò hơi diễn ra ổn định, hiệu quả và an toàn cho người vận hành cũng như thiết bị.

Khái niệm tủ điện lò hơi

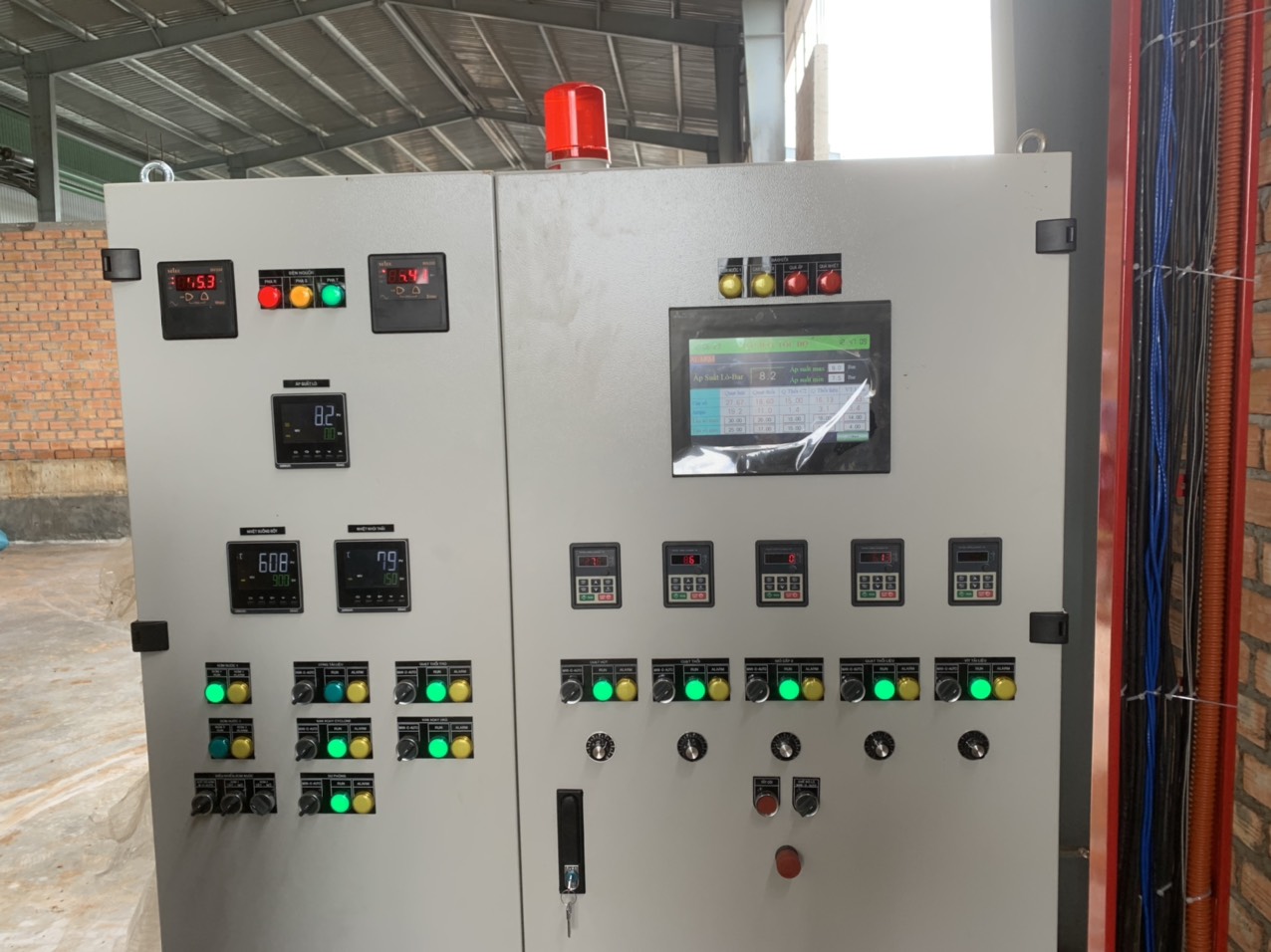

Tủ điện lò hơi là hệ thống tủ điện công nghiệp chuyên dụng, tích hợp các thiết bị điều khiển như PLC, biến tần, aptomat, rơ-le bảo vệ, màn hình HMI và các cảm biến đo lường. Tủ điện có chức năng điều khiển quá trình đốt nhiên liệu, điều chỉnh áp suất hơi, giám sát nhiệt độ nước và bảo vệ các thiết bị trong hệ thống lò hơi.

Tùy theo công suất và yêu cầu công nghệ, tủ điện lò hơi có thể được thiết kế với các cấp điện áp khác nhau, tích hợp biến tần điều khiển quạt gió, bơm nước và các cơ cấu chấp hành khác.

Vai trò của quy trình vận hành an toàn

Tuân thủ quy trình vận hành đúng cách mang lại nhiều lợi ích thiết thực.

• Thứ nhất, phòng ngừa tai nạn điện, cháy nổ và các sự cố nghiêm trọng có thể gây thiệt hại về người và tài sản.
• Thứ hai, giảm thiểu tình trạng hư hỏng thiết bị do vận hành sai quy trình, từ đó tiết kiệm chi phí sửa chữa và thay thế.
• Thứ ba, duy trì hiệu suất làm việc ổn định, đảm bảo chất lượng sản phẩm đầu ra và tiết kiệm năng lượng tiêu thụ.

Nhiều vụ tai nạn trong ngành công nghiệp có nguyên nhân trực tiếp từ việc không tuân thủ quy trình vận hành tủ điện, bao gồm khởi động đột ngột, bỏ qua tín hiệu cảnh báo hoặc tắt máy không đúng trình tự.

Quy trình vận hành tủ điện lò hơi an toàn được chia thành 4 giai đoạn chính, mỗi giai đoạn đều có những yêu cầu kỹ thuật và thao tác cụ thể mà người vận hành cần nắm rõ và thực hiện nghiêm túc.

Kiểm tra trước khi vận hành

• Xác nhận nguồn điện cấp ổn định, điện áp nằm trong phạm vi cho phép (thường 380V ±10% đối với hệ thống 3 pha).
• Kiểm tra các aptomat, cầu chì và thiết bị bảo vệ đảm bảo hoạt động bình thường, không có dấu hiệu hư hỏng hay cháy.
• Xác nhận các đầu cáp nối được siết chặt, không có dây bị trầy xước, lỏng lẻo hoặc hở.
• Kiểm tra màn hình HMI và hệ thống đèn báo trên tủ điện: tất cả đèn trạng thái phải sáng đúng màu quy định.
• Xác nhận van an toàn, cảm biến áp suất và cảm biến mức nước hoạt động bình thường.
• Kiểm tra nhiệt độ môi trường xung quanh tủ điện (đảm bảo dưới 40°C theo tiêu chuẩn thiết bị biến tần công nghiệp).
• Ghi nhận các thông số vận hành lần cuối trong sổ nhật ký vận hành (nếu có).

Quy trình khởi động tủ điện

• Bước 1: Bật aptomat tổng (MCB) cấp nguồn chính cho toàn bộ tủ điện. Quan sát đèn nguồn chính trên tủ điện và màn hình HMI khởi động.
• Bước 2: Kiểm tra hệ thống báo trạng thái – đảm bảo không có lỗi hiển thị trên màn hình hoặc đèn báo.
• Bước 3: Bật aptomat cấp nguồn cho quạt gió, đợi quạt đạt tốc độ ổn định trước khi chuyển sang bước tiếp theo.
• Bước 4: Khởi động bơm nước cấp cho lò hơi, xác nhận mức nước trong phạm vi an toàn trên cảm biến mức.
• Bước 5: Bật hệ thống điều khiển đốt thông qua giao diện HMI hoặc nút khởi động trên tủ.
• Bước 6: Quan sát quá trình tăng áp suất hơi, điều chỉnh lưu lượng nhiên liệu và không khí nếu cần thiết.
• Bước 7: Xác nhận áp suất hơi đạt ngưỡng vận hành và ghi nhận các thông số vào sổ vận hành.

Giám sát trong quá trình vận hành

• Theo dõi liên tục dòng điện tiêu thụ trên ampe kế hoặc màn hình HMI – giá trị phải nằm trong phạm vi định mức của động cơ.
• Giám sát áp suất hơi trên đồng hồ áp suất hoặc cảm biến áp suất kết nối PLC – ngưỡng cảnh báo thường được đặt ở 80-90% áp suất làm việc tối đa.
• Kiểm tra nhiệt độ nước trong lò và nhiệt độ các ổ trục động cơ quạt, bơm.
• Quan sát trạng thái hoạt động của biến tần (đèn báo, mã lỗi) nếu hệ thống sử dụng biến tần điều khiển quạt hoặc bơm.
• Phản ứng kịp thời với mọi tín hiệu cảnh báo (báo động) từ hệ thống tự động.
• Ghi nhận các thông số vận hành định kỳ (mỗi 1-2 giờ) vào sổ nhật ký vận hành.

Quy trình tắt máy an toàn

• Bước 1: Giảm tải dần bằng cách giảm lưu lượng nhiên liệu và không khí cấp qua giao diện điều khiển.
• Bước 2: Tắt hệ thống đốt (burner) trước tiên để ngừng cung cấp nhiên liệu.
• Bước 3: Chờ áp suất hơi giảm xuống dưới ngưỡng an toàn (thường dưới 1 bar) trước khi tiếp tục.
• Bước 4: Tắt bơm nước cấp sau khi áp suất đã giảm đáng kể.
• Bước 5: Tắt quạt gió và các thiết bị phụ tải khác.
• Bước 6: Ngắt aptomat tổng để cách ly hoàn toàn nguồn điện.
• Bước 7: Khóa aptomat tổng bằng ổ khóa an toàn và treo biển báo “Nguy hiểm – Cấm vận hành”.
• Ghi nhận tình trạng thiết bị và các sự cố (nếu có) vào sổ vận hành sau khi tắt máy.

Xem chi tiết tài liệu hãng: Để lựa chọn chính xác các thiết bị bảo vệ quá dòng, aptomat và biến tần chuyên dụng đảm bảo vận hành lò hơi đúng kỹ thuật, bạn có thể tải catalog chính hãng tại đây: Tải tài liệu catalog kỹ thuật thiết bị tự động hóa Điện Thuận Phát.

Bên cạnh việc tuân thủ quy trình vận hành tủ điện lò hơi an toàn, người vận hành cần nắm vững các quy định an toàn điện và điều kiện môi trường để đảm bảo thiết bị hoạt động trong môi trường tối ưu, tránh các nguy cơ tiềm ẩn.

Quy định an toàn điện

• Chỉ nhân viên có chứng chỉ vận hành thiết bị điện và được đào tạo bài bản mới được phép thao tác trên tủ điện lò hơi.
• Luôn mang đồ bảo hộ lao động khi làm việc với hệ thống điện: găng tay cách điện, giày bảo hộ, kính bảo vệ mắt.
• Tuyệt đối không được thao tác trên tủ điện khi tay ướt hoặc đứng trên bề mặt ẩm ướt.
• Không bỏ qua bất kỳ tín hiệu cảnh báo nào từ hệ thống tự động – đây là cơ chế bảo vệ quan trọng của thiết bị.
• Khi phát hiện mùi khét, khói hoặc tiếng động bất thường từ tủ điện, lập tức nhấn nút dừng khẩn cấp và báo cáo cho bộ phận kỹ thuật.
• Tuân thủ quy trình lockout-tagout (khóa và treo thẻ) khi thực hiện bảo trì hoặc sửa chữa trên tủ điện.

Điều kiện môi trường vận hành

• Nhiệt độ môi trường xung quanh tủ điện phải nằm trong phạm vi -10°C đến +40°C. Khi nhiệt độ vượt 40°C, cần có biện pháp giảm tải hoặc tăng cường thông gió.
• Độ ẩm tương đối không vượt quá 90% (không ngưng tụ) để tránh hiện tượng phóng điện và ăn mòn linh kiện bên trong tủ điện.
• Tủ điện phải được lắp đặt ở vị trí khô ráo, thoáng mát, tránh ánh nắng trực tiếp và xa nguồn nhiệt cao.
• Mức bảo vệ IP20 trên các dòng biến tần công nghiệp phổ biến yêu cầu lắp đặt trong tủ điện kín, tránh bụi bẩn và nước bắn vào.
• Kiểm tra định kỳ các gioăng cao su và lớp phủ bảo vệ trên bề mặt tủ điện, đặc biệt trong môi trường có bụi hoặc hóa chất.

Kiến thức vận hành & chia sẻ: Nhận các bài viết chia sẻ kinh nghiệm thiết kế mạch điều khiển, lập trình PLC điều khiển nồi hơi và các giải pháp tiết kiệm năng lượng thực tế từ đội ngũ kỹ sư Điện Thuận Phát tại trang tin tức: Cập nhật tin tức công nghệ tự động hóa và giải pháp kỹ thuật mới nhất.

Trong quá trình vận hành, một số sự cố kỹ thuật có thể xảy ra do nhiều nguyên nhân khác nhau. Việc nhận diện nhanh chóng nguyên nhân và áp dụng biện pháp xử lý phù hợp là kỹ năng quan trọng của người vận hành.

5. Tiêu Chí Lựa Chọn Tủ Điện Lò Hơi Chất Lượng Cao

Việc lựa chọn tủ điện lò hơi chất lượng cao là yếu tố nền tảng giúp quy trình vận hành diễn ra an toàn và ổn định. Người dùng cần đánh giá kỹ lưỡng các tiêu chí kỹ thuật và chứng chỉ chất lượng trước khi đưa ra quyết định mua sắm.

Tiêu chuẩn kỹ thuật

• Công suất danh định của tủ điện phải đáp ứng tổng công suất tiêu thụ của toàn bộ phụ tải (quạt gió, bơm nước, hệ thống đốt, bộ điều khiển) cộng thêm hệ số dự phòng từ 20-30%.
• Điện áp đầu vào tiêu chuẩn cho hệ thống công nghiệp tại Việt Nam là 3 pha, 380V, 50Hz. Tủ điện chất lượng cao cần hỗ trợ dãy điện áp rộng để chịu được dao động lưới điện.
• Cấp bảo vệ IP (Ingress Protection) thể hiện khả năng chống bụi và nước của vỏ tủ điện. Với môi trường công nghiệp thông thường, IP20 là mức tối thiểu; với môi trường nhiều bụi hoặc ẩm ướt, cần IP54 trở lên.
• Biến tần tích hợp trong tủ điện lò hơi cần có các thông số phù hợp: quá tải 150%/1 phút (loại G), dải tần số ra rộng, ngõ vào/ra analog và digital đủ số lượng cho các cảm biến và cơ cấu chấp hành.

Chứng chỉ và giấy phép

• Chứng chỉ ISO 9001:2015 hoặc ISO 9001:2008 chứng nhận hệ thống quản lý chất lượng của nhà sản xuất – đây là tiêu chuẩn cơ bản mà doanh nghiệp cung cấp tủ điện công nghiệp cần có.
• Đối với thiết bị điện và biến tần, các tiêu chuẩn EN61800-5-1, EN61010-1, EN61800-3 đảm bảo an toàn điện và tương thích điện từ trường theo tiêu chuẩn châu Âu.
• Tại Việt Nam, tủ điện lò hơi cần tuân thủ QCVN (Quy chuẩn Việt Nam) liên quan đến thiết bị áp suất và an toàn điện. Yêu cầu kiểm định theo quy định của Cục Kỹ thuật an toàn và Môi trường công nghiệp (VIOSH).
• Nên lựa chọn nhà cung cấp có khả năng cấp đầy đủ hồ sơ chất lượng, phiếu kiểm định, sơ đồ đấu dây (wiring diagram) và tài liệu hướng dẫn vận hành bằng tiếng Việt.

Quy trình vận hành tủ điện lò hơi an toàn là yêu cầu bắt buộc đối với mọi đơn vị sử dụng hệ thống nồi hơi công nghiệp. Việc nắm vững các bước kiểm tra, khởi động, giám sát và tắt máy giúp đảm bảo an toàn cho người vận hành, bảo vệ thiết bị và duy trì hiệu suất sản xuất ổn định. Bên cạnh đó, việc lựa chọn tủ điện lò hơi từ nhà cung cấp uy tín, có chứng chỉ chất lượng đầy đủ, cũng là yếu tố quan trọng quyết định sự thành công của toàn bộ hệ thống. Đầu tư vào thiết bị chất lượng cao và đào tạo vận hành bài bản chính là giải pháp tối ưu giúp doanh nghiệp vận hành hiệu quả và bền vững trong thời gian dài.
